Sistem HVAC & Ducting
Sebelum ducting dipasang, kami hitung dulu distribusi udara tiap zona ruangan, supaya tidak ada area yang terlalu dingin sementara area lain tetap panas.
[01]Cocok Untuk
Gedung baru yang memerlukan sistem HVAC terpusat sejak tahap konstruksi
Gedung lama dengan ducting yang sudah berkarat atau distribusi udaranya tidak merata
Mal, kantor, atau fasilitas komersial dengan banyak zona ruangan yang butuh kontrol suhu berbeda
Bangunan yang ingin mengganti sistem AC split individual dengan sistem terpusat yang lebih efisien
[02]Proses Kerja
Estimasi waktu keseluruhan 4 sampai 12 minggu, jadwal pasti dituliskan di RAB setelah survei.
Tim teknik memetakan denah gedung menjadi beberapa zona berdasarkan fungsi ruang dan beban panas masing-masing, dasar untuk menentukan kapasitas dan jalur ducting.
Kebutuhan volume udara (CFM) tiap zona dihitung, dilanjutkan gambar jalur ducting, posisi grille dan diffuser, sebelum RAB dikirim untuk disetujui.
RAB memisahkan biaya material ducting (galvanis atau fleksibel), unit AHU/FCU, dan jasa pemasangan, dengan opsi material dijelaskan sesuai anggaran dan kebutuhan insulasi.

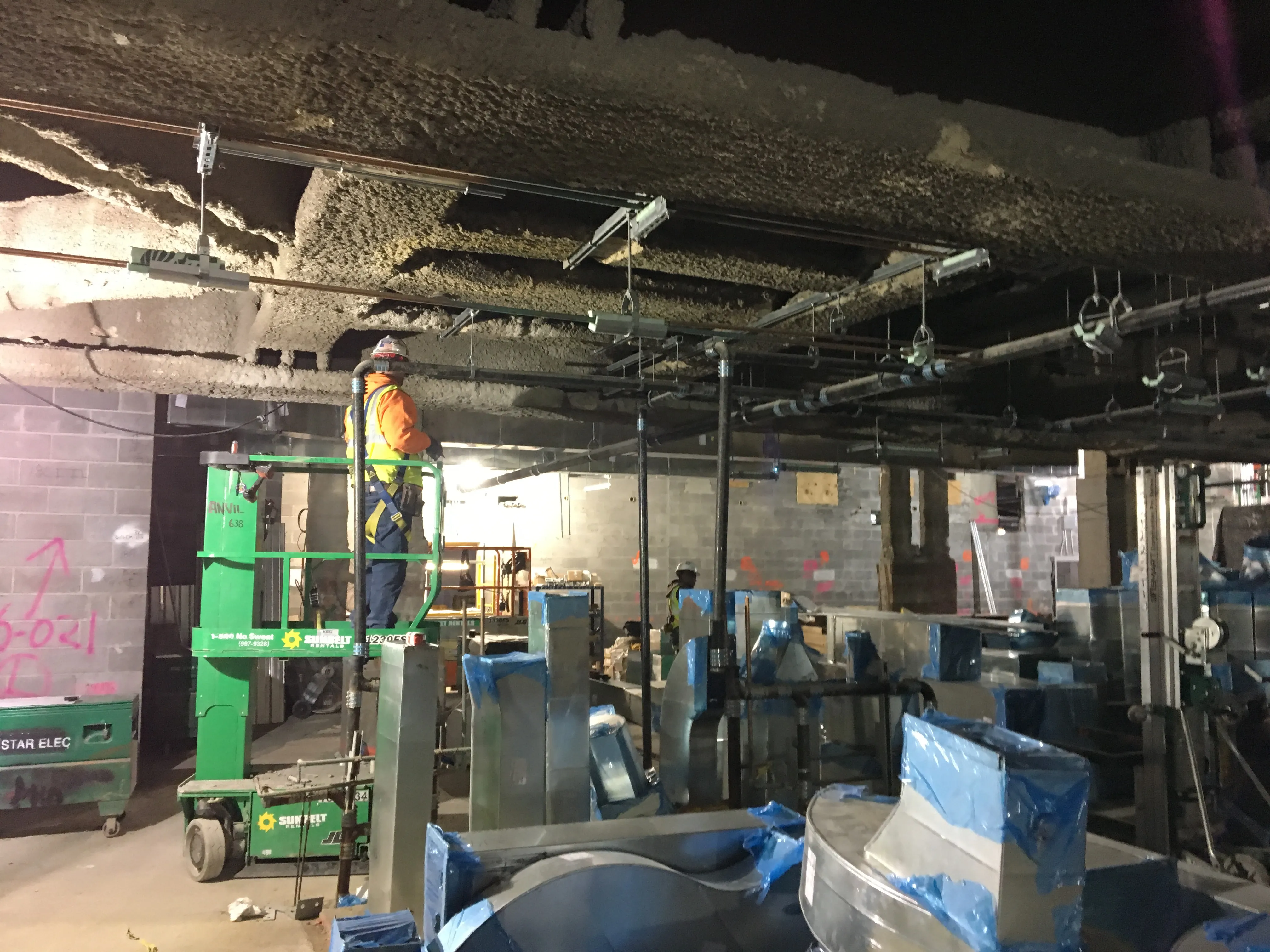

Pemasangan rangka gantung, jalur ducting utama dan cabang, insulasi, serta unit AHU atau FCU dikerjakan sesuai gambar kerja, dengan pengecekan kebocoran sambungan di tiap tahap.
Kecepatan dan volume udara di tiap grille diukur dan disesuaikan (air balancing) supaya distribusi udara dingin merata ke seluruh zona, bukan menumpuk di area yang paling dekat dengan unit.
Sebelum Mulai
Setelah Selesai
Sistem ducting yang mendistribusikan udara dingin merata ke seluruh zona gedung, dengan bukaan grille dan diffuser yang dihitung sesuai kebutuhan tiap ruangan, bukan dibagi rata tanpa perhitungan.
Salah satu keluhan paling umum di gedung dengan sistem ducting yang sudah lama adalah sebagian ruangan terlalu dingin sementara ruangan lain di lantai yang sama tetap terasa panas. Penyebabnya hampir selalu sama, ducting dipasang tanpa perhitungan distribusi udara per zona yang tepat, atau ukuran ducting dan bukaan grille tidak disesuaikan dengan jarak masing-masing ruangan dari unit utama.
Karena itu tahap perencanaan zona dan perhitungan CFM (volume udara per menit) tiap ruangan selalu jadi langkah pertama sebelum satu meter ducting pun kami pasang.
Untuk jalur ducting utama yang menopang aliran udara terbesar, material galvanis (lembaran baja berlapis seng) jadi pilihan standar karena kokoh, tahan lama, dan aliran udaranya lebih efisien karena permukaan dalamnya halus. Untuk jalur cabang menuju grille di ruangan-ruangan kecil, ducting fleksibel lebih praktis karena mudah dibentuk mengikuti rute plafon yang rumit, meski daya tahannya lebih rendah dibanding galvanis untuk pemakaian jangka sangat panjang.
Setelah ducting terpasang, banyak kontraktor yang terburu-buru langsung menyatakan proyek selesai begitu unit menyala dan udara dingin keluar dari semua grille. Padahal tanpa proses air balancing, volume udara yang keluar dari tiap titik hampir pasti tidak merata, ruangan yang jalur ductingnya lebih pendek dan lurus akan mendapat udara jauh lebih banyak dibanding ruangan di ujung jalur. Kami selalu mengukur dan menyesuaikan bukaan damper di tiap cabang sebelum proyek dinyatakan selesai.
Untuk proyek instalasi ducting di gedung yang sebagian areanya masih digunakan, seperti kantor yang direnovasi bertahap per lantai, kami membagi pekerjaan menjadi zona-zona yang dikerjakan bergiliran. Pendekatan ini menambah durasi total proyek dibanding mengerjakan seluruh gedung sekaligus, tapi memungkinkan operasional gedung tetap berjalan, trade-off yang perlu disepakati sejak tahap perencanaan bersama pihak pengelola gedung.
Catatan HargaEstimasi biaya dan durasi bersifat indikatif, tergantung kondisi lapangan, kapasitas unit, dan spesifikasi material yang dipilih. Angka pasti dituliskan dalam RAB setelah survei.
[03]FAQ
Air balancing adalah proses mengukur dan menyesuaikan volume udara yang keluar dari tiap grille atau diffuser supaya distribusinya merata sesuai kebutuhan tiap zona. Tanpa proses ini, zona yang jalur ductingnya lebih pendek biasanya mendapat udara jauh lebih banyak dibanding zona yang jaraknya lebih jauh dari unit utama, membuat sebagian ruangan terlalu dingin dan sebagian lagi tetap panas.
Ducting galvanis (lembaran logam berlapis seng) adalah pilihan paling umum untuk jalur utama karena kokoh dan tahan lama, sementara ducting fleksibel dipakai untuk cabang menuju grille karena lebih mudah dipasang di ruang sempit. Kami akan jelaskan kombinasi yang paling sesuai kebutuhan dan anggaran gedung Anda saat survei.
Bisa. Untuk gedung bertingkat yang masih beroperasi sebagian, pekerjaan ducting bisa dibagi per lantai atau per zona, mirip pendekatan renovasi bertahap, sehingga area yang belum dikerjakan tetap bisa digunakan normal selama proyek berjalan.
[04]Bukti Kerja
Langkah berikutnya
Tim teknik kami datang langsung, ukur kebutuhan pendinginan di lokasi, dan susun RAB tertulis sebelum kontrak ditandatangani. Anda tahu persis angkanya sebelum memutuskan.
